E-Line MK

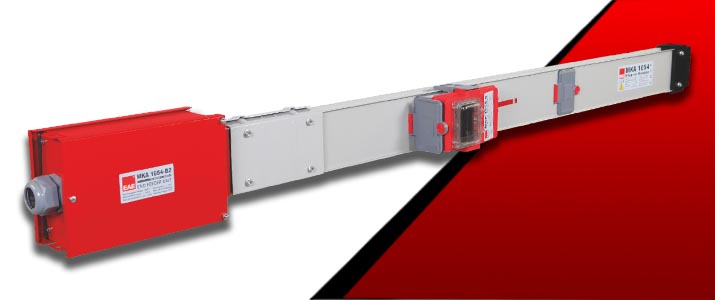

E-Line MK Busbar
Busbar System - Flexibilidad
La serie de Sistemas de Barras de Alimentación de Baja Potencia de la serie E-Line MK ofrece soluciones flexibles y rentables para la transmisión y distribución de electricidad en empresas de pequeño tamaño, talleres y instalaciones industriales.
El rango de barras MK ofrece soluciones rentables para los requisitos de diferentes cantidades de energía a través de la gama de cajas de derivación de plástico. Están diseñadas para proporcionar energía de hasta 225A.
El rango de barras MK ofrece soluciones rentables para los requisitos de diferentes cantidades de energía a través de la gama de cajas de derivación de plástico. Están diseñadas para proporcionar energía de hasta 225A.
Características Generales

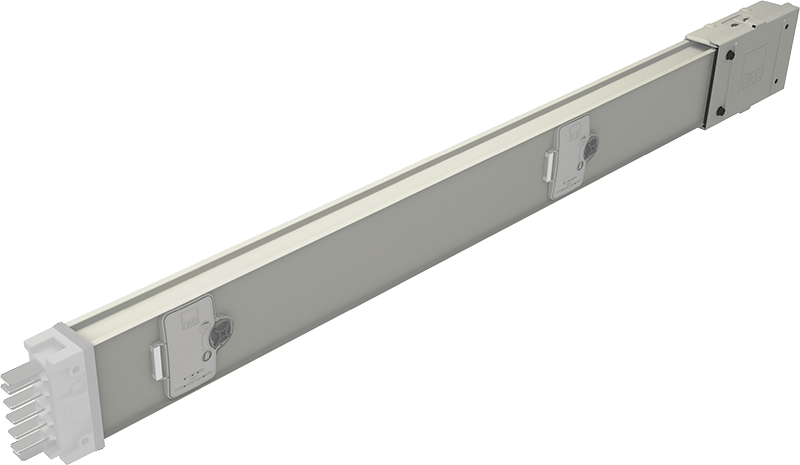

Chapa de metal (recubierta de polvo electrostático epoxi-poliéster RAL 7038)

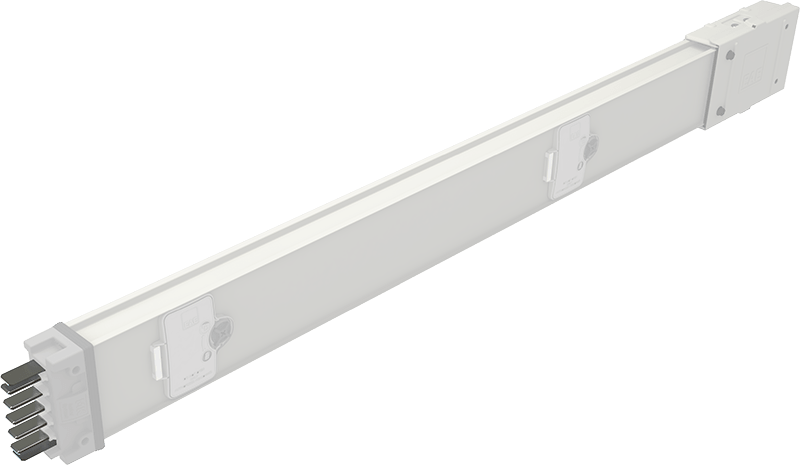

Conductor de aluminio o cobre estañado de longitud completa.

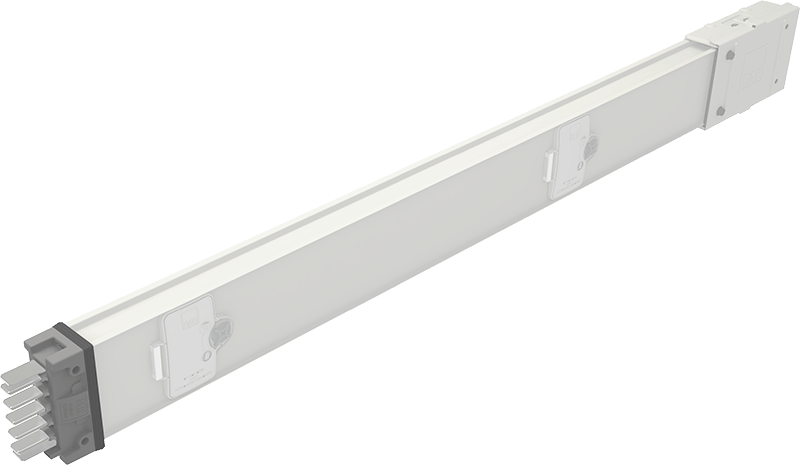

Protección de plástico a ciertas distancias entre conductores segregados al aire
Configuración del Conductor
Material del Conductor y Corrientes Nominales
Conductor de Aluminio:
Conductor de Cobre:
Advantages of MK Busbar
- Clase de protección IP55
- Opciones de conductor de aluminio o cobre
- Los conductores están completamente estañados
- 4, 4.5 o 5 conductores
- Tomas de salida de derivación enchufables cada 60 cm en ambos lados como estándar
- Opción de Tierra Limpia
- Recinto de acero pintado RAL 7038
- Conductor opcional de la línea E-Line que se puede configurar en el sistema de barra colectora E-Line MK.
- Se ofrecen módulos de codo vertical, horizontal y de expansión en un solo módulo. Los codos horizontales o verticales en los ángulos deseados pueden llevarse a cabo fácilmente. Además, puede utilizarse de manera segura en las dilataciones del edificio gracias a su flexibilidad en todas las direcciones.
- Se ofrece la posibilidad de suministro de corriente desde un total de 10 puntos en ambos lados del sistema de barra colectora como estándar.
- Se garantiza la seguridad para evitar el contacto con los dedos cuando las cubiertas IP de la barra colectora están abiertas o las cajas de derivación están en posición de apagado y las cubiertas están abiertas (la clase IP del sistema es 2X).

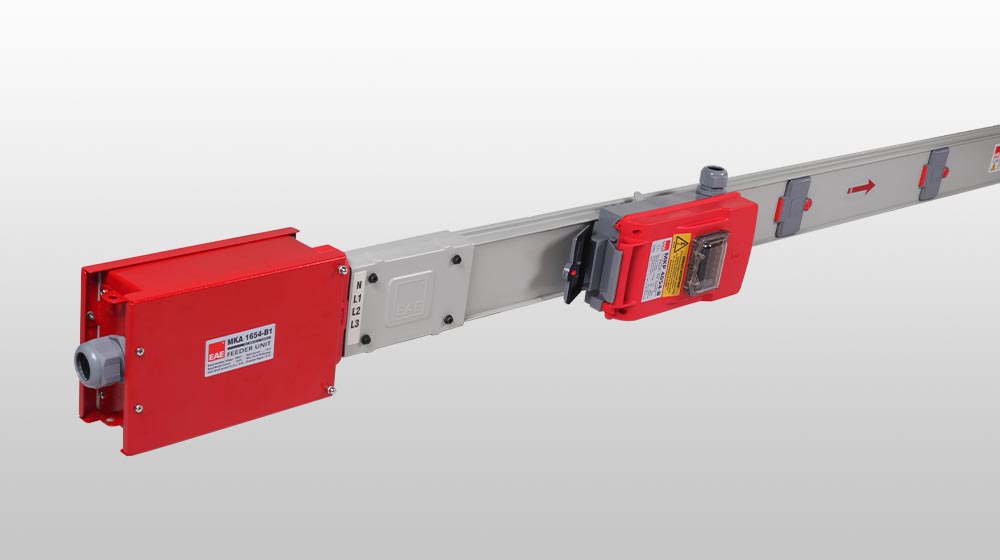

Cajas de Derivación
Con Cajas de Derivación de Plástico de 16/40/63/80A- Cajas de derivación trifásicas con portafusibles DIN montados (10x38 mm) de hasta 16A, 40A o 80A (vacías o con fusible incluido)
- Cajas de salida trifásicas con fusible enchufable D02 de 63A (vacías o con fusible incluido)
- Cajas de derivación con MCB (interruptor automático en miniatura) con capacidad nominal de hasta 16A (vacías o con el interruptor incluido)
- Cajas de derivación especiales de 80A para Centros de Datos
- El cuerpo de las cajas de derivación de la barra colectora está hecho de materiales plásticos ignífugos y libres de halógenos.
- Es posible recibir corriente de hasta 80A con las cajas de derivación.
- Las cajas de derivación de la barra colectora de 16-80A tienen un mecanismo de bloqueo que evita que la cubierta se abra sin cortar la energía. La caja de derivación de la barra colectora se monta fácil y seguramente sin necesidad de ningún componente adicional.
- Oportunidad de recibir energía con Cajas de Derivación de Aluminio de 80A.
Aplicaciones E-Line MK Busbar
-
Pequeñas empresas
-
Áreas de producción locales en fábricas
Talleres-
Instalaciones textiles
Instalaciones automotrices
-
Subindustrias automotrices
-
Pequeñas instalaciones industriales
Centros comerciales-
Centros de datos
-
Grandes mercados
E-Line MK Busbar BIM Plugins
