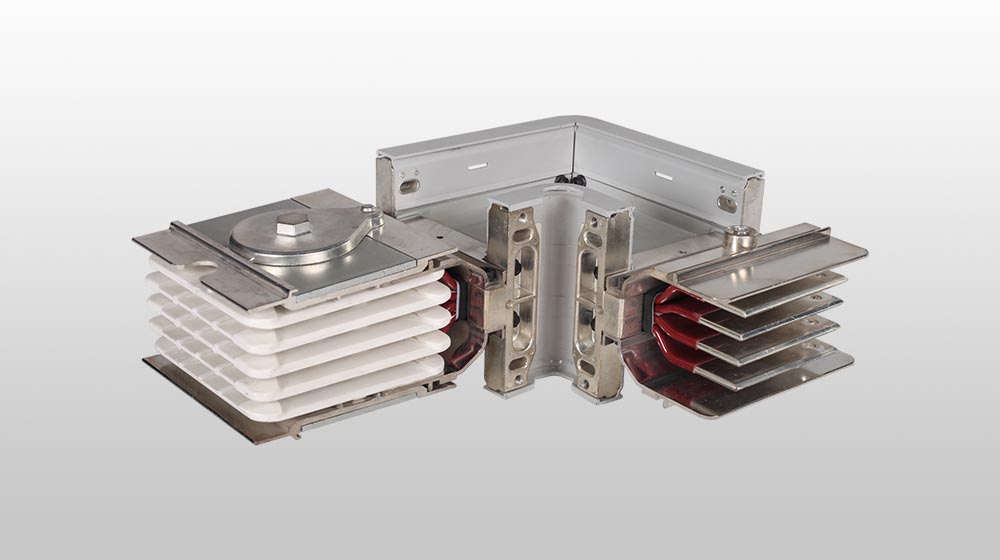

Características Generales

Carcasa
Conductores
Aislamientos

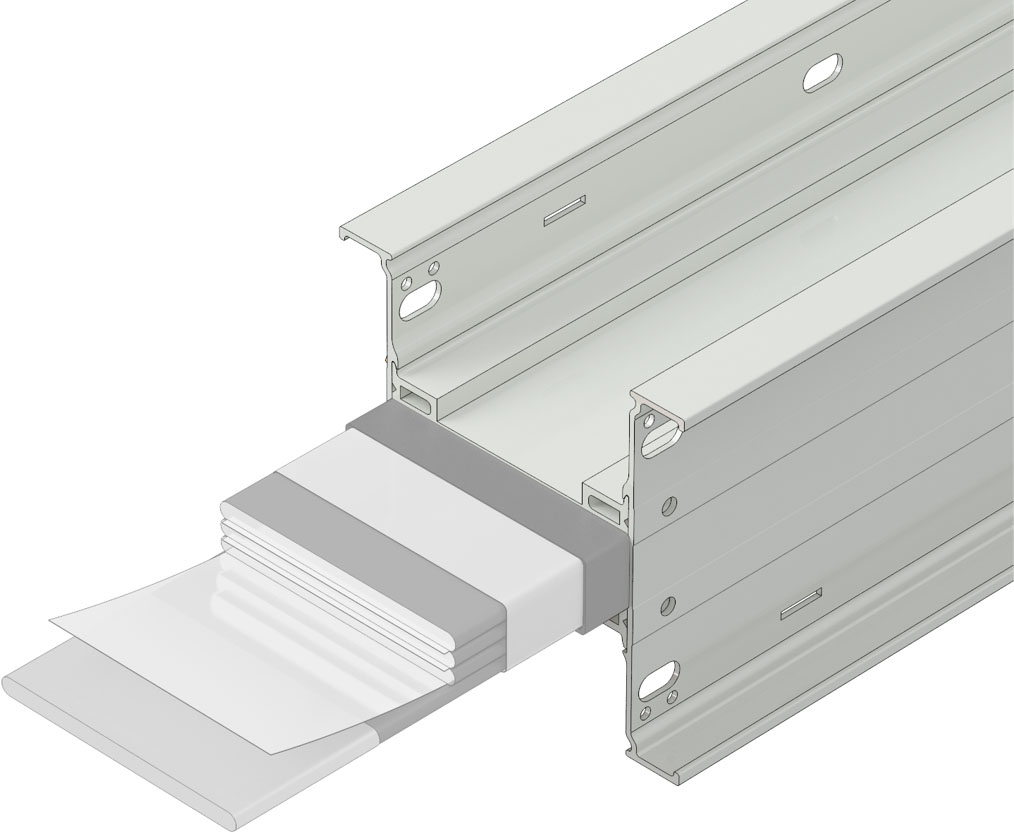

Aluminio extruido, pintado electrostáticamente RAL7038 Carcasa de la barra colectora KX

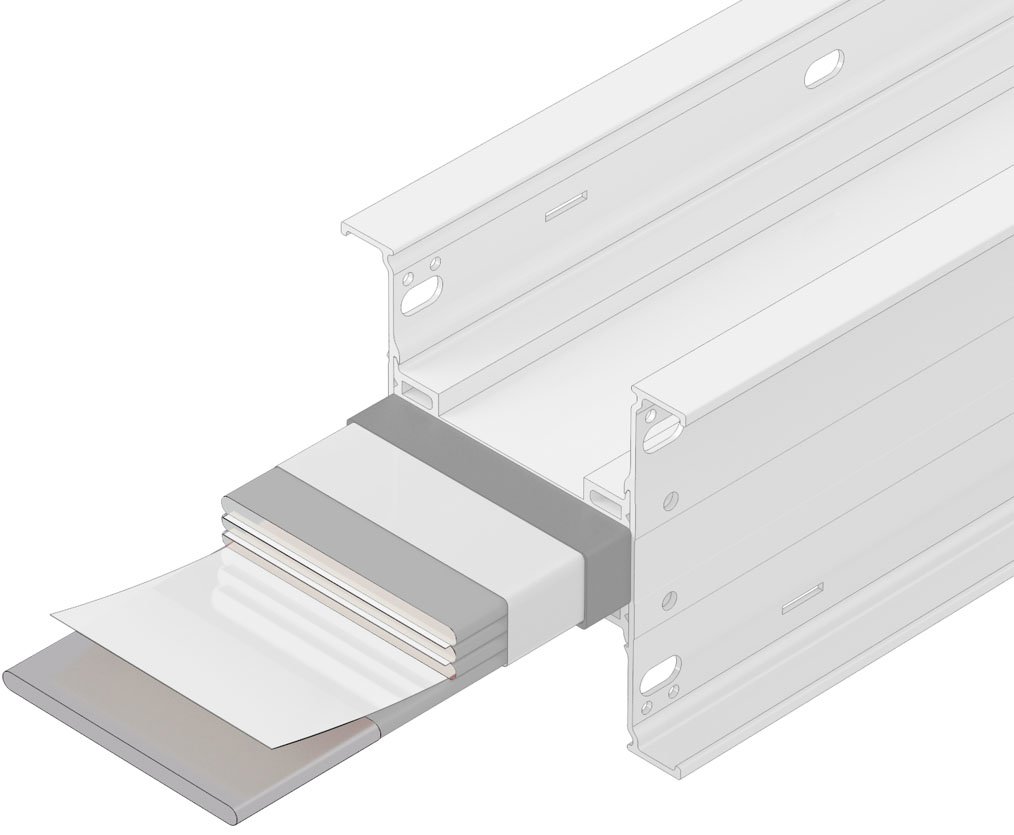

Conductor de aluminio o cobre estañado de longitud completa Conductores del sistema de barra colectora KX

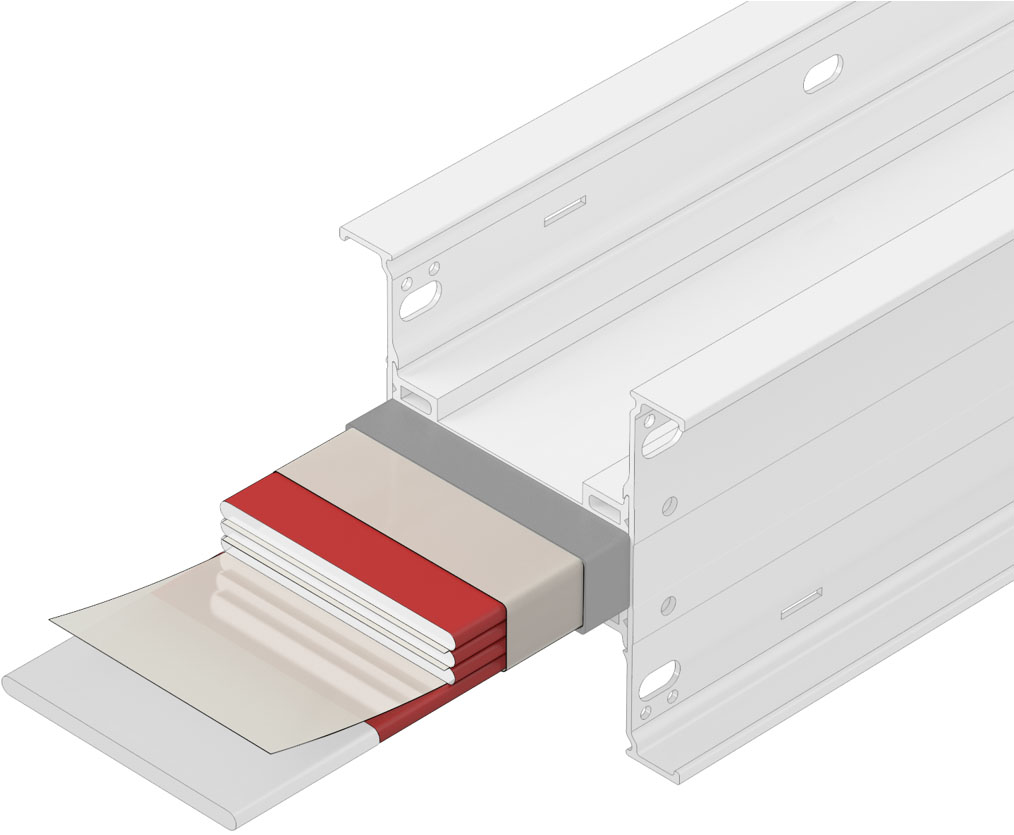

Aislado con película de poliéster de "clase B" y recubierto de epoxi en los conductores Aislamientos con película de poliéster y recubrimiento de epoxi en los conductores

Aislamientos con película de poliéster y recubrimiento de epoxi en los conductores

Cajas de Derivación KXB para Barras Colectoras

Cajas de derivación para barras colectoras tipo bolt-on de 160 / 250 / 400 / 630 / 800 y 1000 A (Interruptor estándar SYK o apto para vacío o incluyendo MCCB).

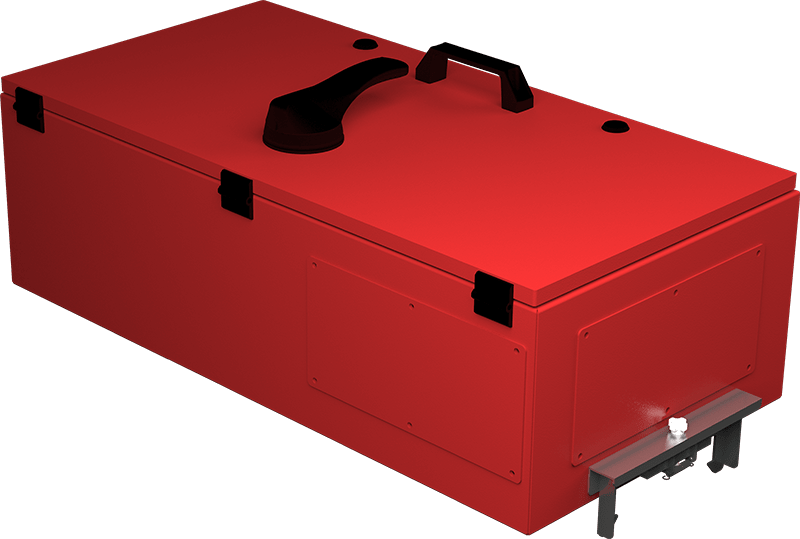

Caja de Derivación para Barras Colectoras (tipo bolt-on)

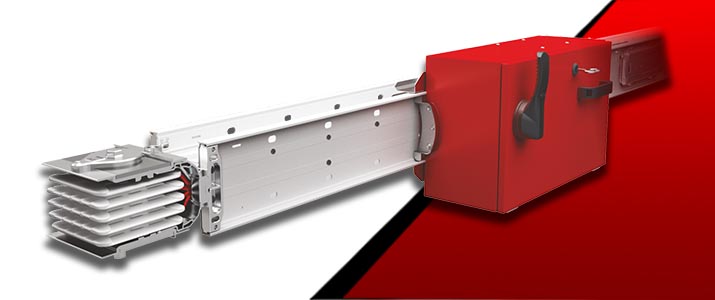

Cajas de Derivación KXP para Barras Colectoras

Cajas de derivación para barras colectoras tipo plug-in de 160 A, 250 A, 400 A y 630 A (Interruptor estándar SYK o apto para vacío o incluyendo MCCB).

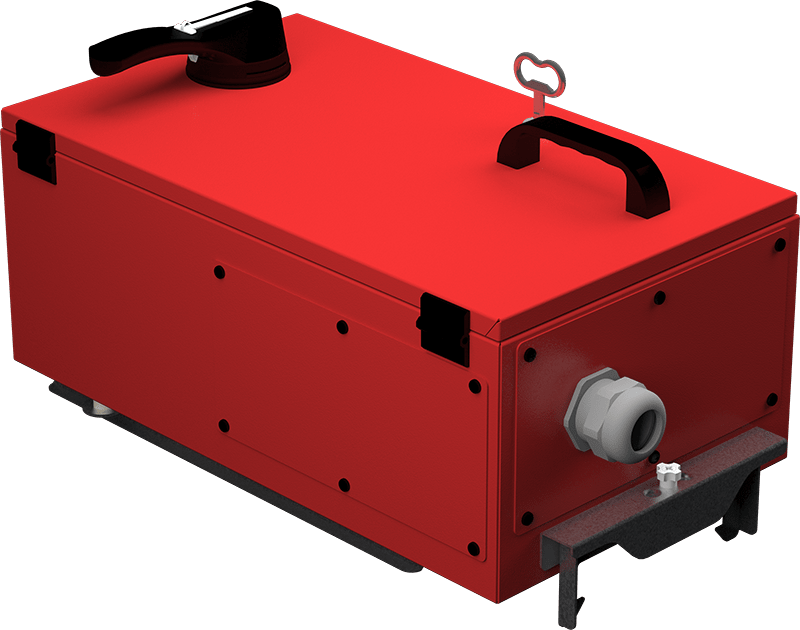

Caja de Derivación para Barras Colectoras (tipo plug-in)

Aplicación

Aplicación horizontal
Aplicación vertical

Sistema de Barras Colectoras de Energía es un sistema modular de transmisión y distribución eléctrica creado mediante la aislación del portador de corriente, que consiste en conductores de barras colectoras de aluminio o cobre posicionados en un cuerpo cerrado. El sistema de barras colectoras se utiliza para distribuir la corriente eléctrica a un punto a lo largo de la ruta dentro de la instalación, partiendo de un punto como un transformador, generador o panel, así como para distribuir la corriente eléctrica hacia donde se consume predominantemente la energía en la instalación, recibiendo corriente eléctrica desde puntos de recepción donde se instalan cajas de derivación.

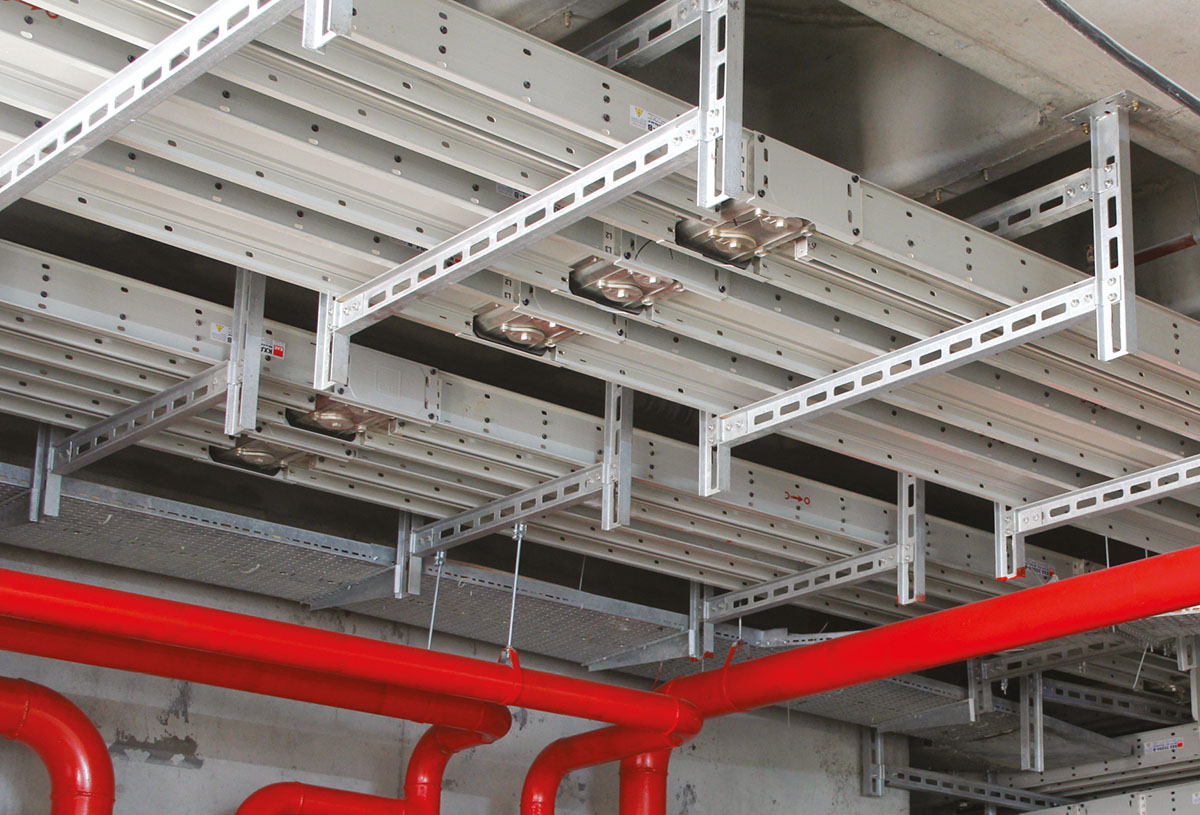

Sistema de Barras Colectoras de Energía - Aplicación Horizontal

Instalados verticalmente, los mismos sistemas se pueden utilizar para aplicaciones de montantes ascendentes, con derivaciones alimentando pisos individuales. Barreras contra incendios certificadas están disponibles en puntos donde la barra colectora atraviesa una losa de piso. Dispositivos de protección como fusibles, interruptores fusibles o interruptores automáticos están ubicados a lo largo del recorrido de la barra colectora, reduciendo la necesidad de grandes tableros de distribución y las grandes cantidades de cables de distribución que van y vienen desde el equipo instalado.

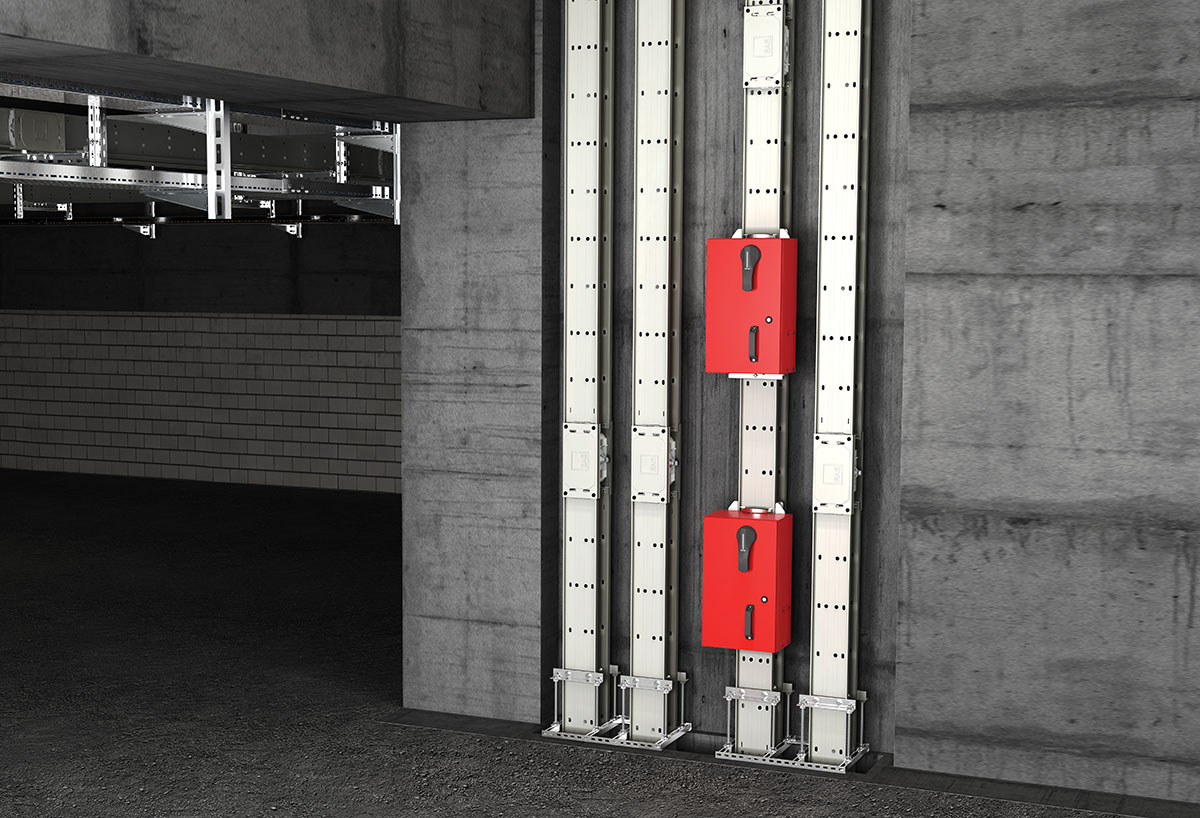

Sistema de Barras Colectoras - Aplicación Vertical

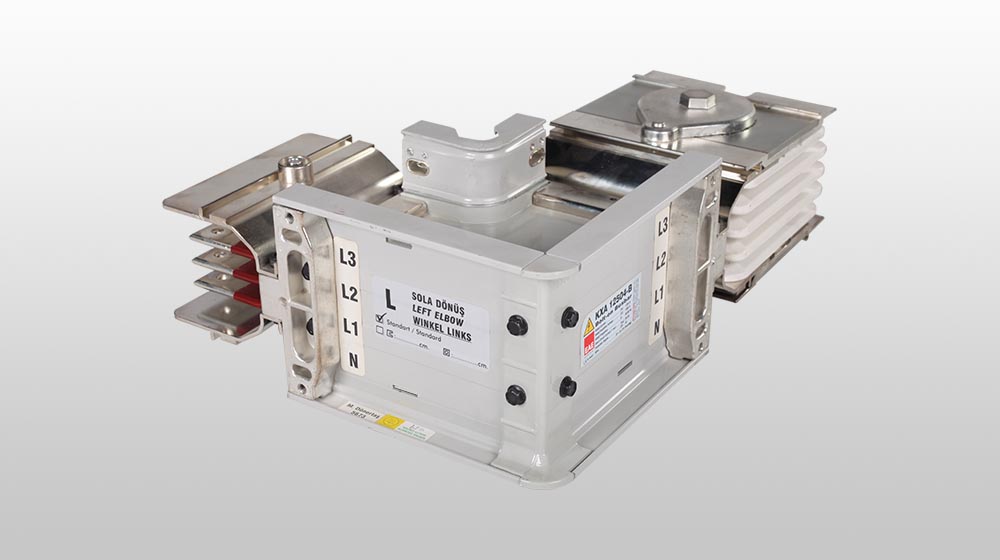

Configuración del conductor

Conductor de aluminio o cobre:

3 Conductores (L1/L2/L3/PE Housing)
4 Conductores (L1/L2/L3/N/PE Housing)
4 ½ Conductores (L1/L2/L3/N/½ PE/ PE Housing)
4 ½ Conductores (L1/L2/L3/N/½ CPE/ PE Housing) – Tierra Limpia
5 Conductores (L1/L2/L3/N/PE/ PE Housing)
5 Conductores (L1/L2/L3/N/CPE/ PE Housing) – Tierra Limpia

Ventajas de la Barra Colectora E-Line KX

Alta resistencia a cortocircuitos debido a su construcción compacta
Menor caída de voltaje en comparación con los sistemas de cables
La carcasa de metal de aleación especial proporciona mayor resistencia mecánica y causa menos interferencia electromagnética.
Mejor capacidad de refrigeración
Alta resistencia al fuego
Resistencia sísmica
Grado de Protección (estándar IP55 y opcional IP67)
Requiere menos espacio en comparación con los sistemas de cables

Material del conductor y corrientes nominales

KX Series Busbar

Conductor de aluminio:

400 / 500 / 630 / 800 / 1000 / 1250 / 1350 / 1600 / 1700/ 2000 / 2500 / 3200 / 4000 / 5000 / 6000A

Conductor de cobre:

550 / 650 / 800 / 1000 / 1250 / 1350 / 1600 / 2000 / 2500 / 3300 / 3600 / 4000 / 5000 / 6300A550 / 650 / 800 / 1000 / 1250 / 1350 / 1600 / 2000 / 2500 / 3300 / 3600 / 4000 / 5000 / 6300A

KX-II Series Busbar

Conductor de aluminio:

630 / 800 / 1000 / 1250 / 1600 / 2000 / 2350 / 2500 / 3000 / 3300 / 4000 / 5000 / 6300A

Conductor de cobre:

650 / 800 / 1000 / 1250 / 1350 / 1600 / 2000 / 2250 / 2500 / 2750 / 3000 / 3300 / 3600 / 4000 / 5000 / 6300A

Diferentes tipos para adaptarse a aplicaciones variadas

Tipo Plug-in (Estándar 2 salidas plug-in en ambos lados del recinto de 3m)
Tipo Bolt-on (salidas solo en la unión)
El número de ventanas plug-in se puede aumentar opcionalmente
Para conductores de aluminio de 1000A en adelante, para conductores de cobre de 1250A en adelante, el rango de barra colectora tiene ventanas plug-in en ambos lados
